PH  系列氮氣平衡 系統 性能 規格

一、工作原理
       PH系列氮氣平衡系統是利用氮氣瓶里的高壓氮氣來控制平衡機床主軸部件重量的油壓缸壓力，使平衡油壓缸的壓力達到機床主軸部件的重量，從而使機床能達到高速度、高精度加工，減低伺服馬達負載，增加機床精度壽命。
二、特性
1.無需動力系統，節省能源。
2.適用于機床的高速平衡運動，無噪音。
3.成本低，維修方便。
4.安裝簡單，提高工作效率。

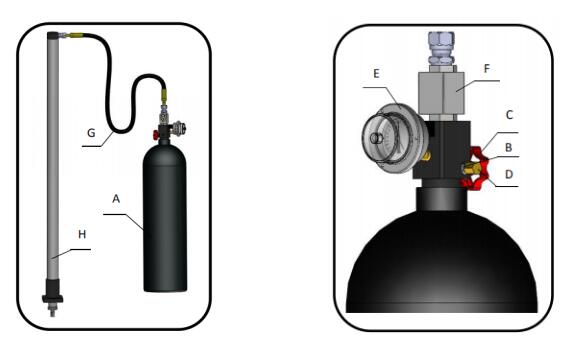

三、結構名稱

A.高壓氮氣瓶：存儲液壓油和高壓氮氣，高壓氮氣把液壓油壓入專用液壓缸。
B.氮氣進出口開關：控制高壓氮氣瓶的泄壓及補氣。
C.氮氣進出口：高壓氮氣瓶的泄壓出口及補氣進口。
D.保護蓋：保護氮氣進出口C的清潔。
E.液壓表：顯示高壓氮氣瓶里的氣壓。（用戶可選用電觸點液壓表：當氮氣瓶里“工作壓力”低于“設定壓力”時，會(huì )輸出信號進行報警）
F.高壓球閥：液壓油開關。打開時，高壓氮氣瓶里的液壓油和專用液壓缸里的液壓油互通。
G.高壓油管：用于高壓氮氣瓶里的液壓油和專用液壓缸里的液壓油的傳輸。
H.專用液壓缸：平衡垂直運動部件之重量。

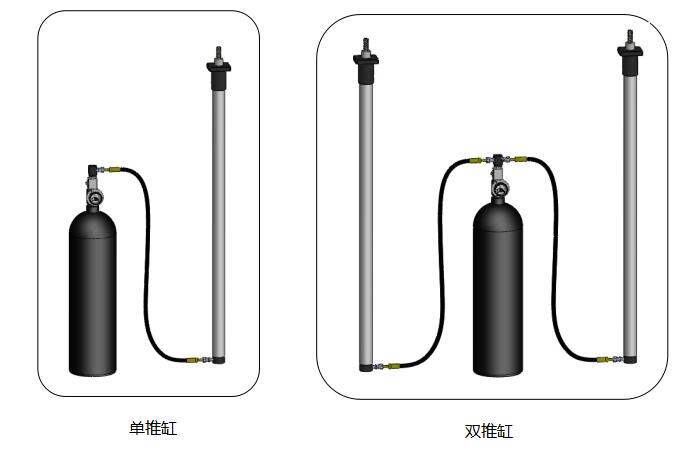

四、常用結構形式

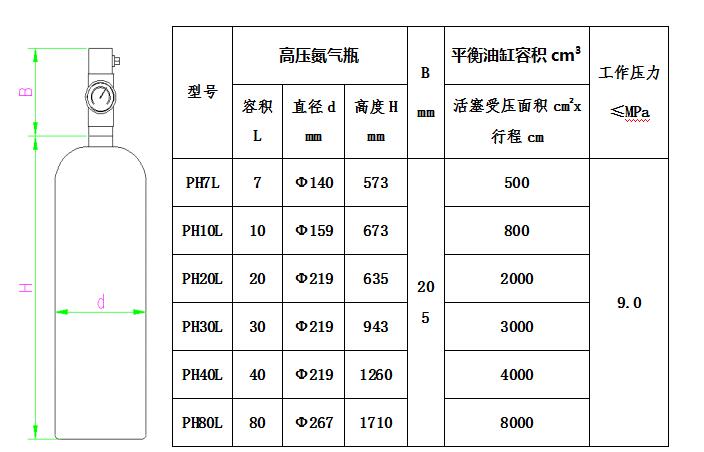

五、規格說明表

*根據客戶對平衡油缸的出力、行程和安裝尺寸要求定制。

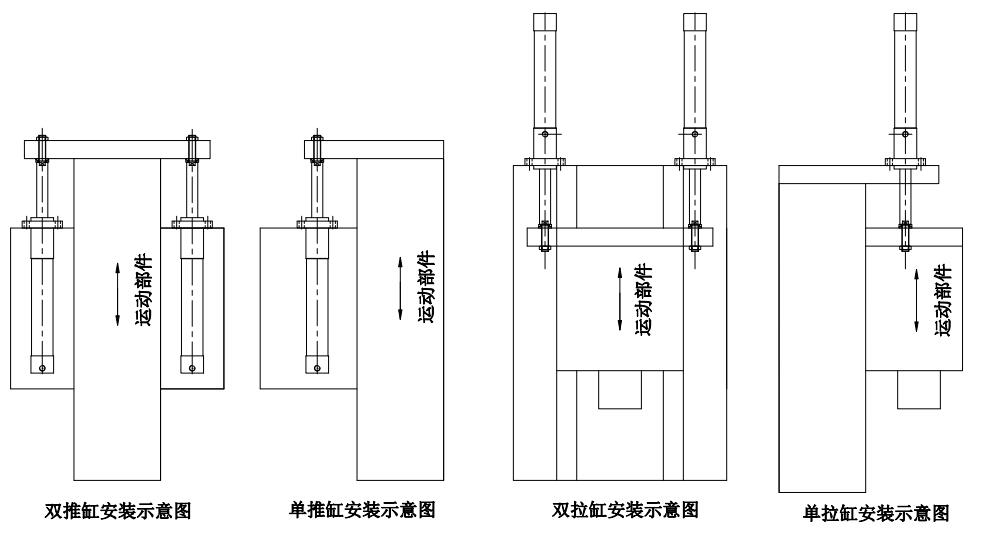

六、平衡缸安裝方式示意圖

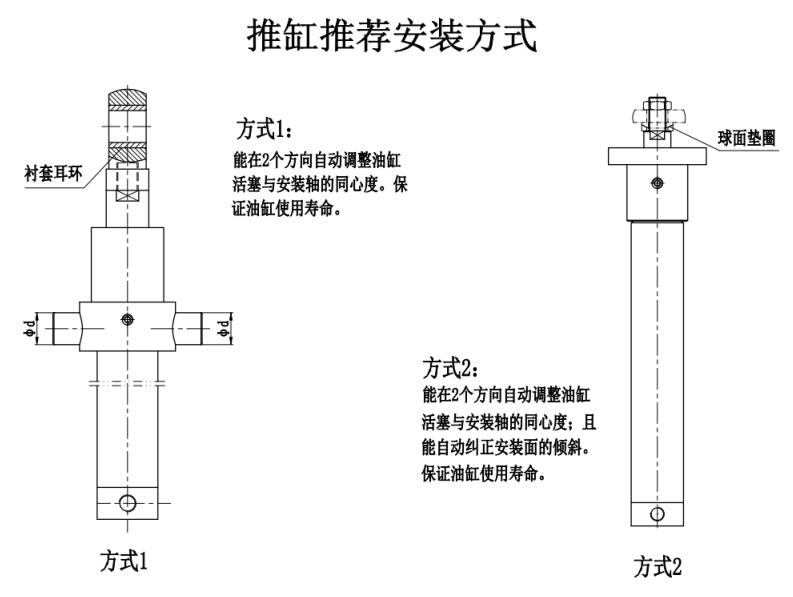

七、推缸推薦安裝方式

八、客戶訂購氮氣平衡系統需提供資料
(1)平衡重量(Kg)
(2)最大行程
(3)最快移動速度(m/min)
(4)采用推缸還是拉缸
(5)采用雙缸還是單缸
(6)安裝方式：法蘭式、耳環市、圓柱式等
(7)油管長度

九、氮氣平衡系統可下載資料

(1)PH型氮氣平衡系統使用說明書.pdf
(2)氮氣平衡系統故障原因.pdf
(3)拉缸安裝方法.pdf
(4)拉缸排氣操作說明.pdf
(5)推缸安裝方法（球面墊圈）.pdf
(6)推缸安裝方法（浮動接頭）.pdf
(7)推缸排氣操作說明（柱推缸）.pdf
(8)推缸排氣操作說明（活塞式）.pdf
